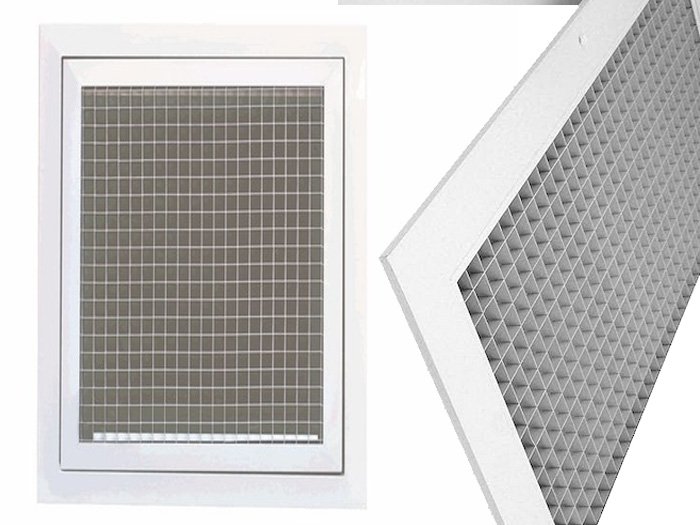

Tiêu chuẩn thiết kế miệng gió sọt trứng và chi phí hệ thống

Điểm cần lưu ý là “đúng tiêu chuẩn” không đồng nghĩa với chọn cấu hình đắt nhất. Mục tiêu thiết kế là đáp ứng yêu cầu lưu lượng và điều kiện sử dụng với mức cản trở dòng khí, độ bền và khả năng bảo trì phù hợp. Nếu thiết kế quá dư, chi phí đầu tư có thể tăng không cần thiết; nếu thiết kế thiếu, phần chi phí tiết kiệm ban đầu có thể chuyển thành chi phí năng lượng, cân chỉnh, sửa chữa hoặc thay thế về sau.

Những tiêu chí thiết kế tác động trực tiếp đến chi phí

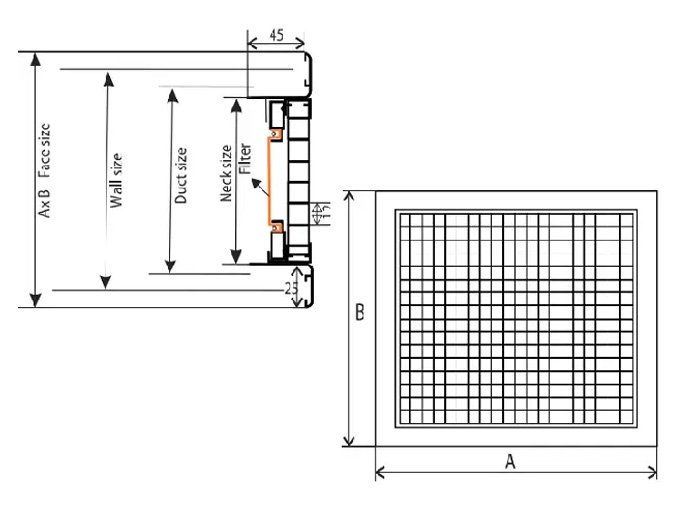

Kích thước miệng gió và diện tích thông thoáng

Kích thước là một trong những yếu tố ảnh hưởng rõ nhất đến giá thành. Miệng gió lớn hơn thường cần nhiều vật liệu hơn, khung lớn hơn và có thể kéo theo thay đổi về kích thước cổ nối hoặc vị trí lắp đặt.

Tuy nhiên, giảm kích thước chỉ để tiết kiệm giá mua không phải lúc nào cũng làm tổng chi phí thấp hơn. Khi cùng một lưu lượng phải đi qua diện tích nhỏ hơn, vận tốc qua mặt miệng gió có thể tăng và điều kiện làm việc của hệ thống thay đổi. Nếu cấu hình đó làm tăng tổn thất áp suất hoặc gây khó khăn khi cân chỉnh, phần tiết kiệm ở thiết bị đầu cuối có thể không còn ý nghĩa khi xét toàn hệ thống.

Vì vậy, kích thước nên được xác định từ yêu cầu lưu lượng và đặc tính của miệng gió thay vì chọn theo một kích thước có sẵn chỉ vì giá thấp.

Mật độ nan và cấu tạo sọt trứng

Cấu tạo dạng ô ảnh hưởng đến diện tích thông thoáng thực tế của miệng gió. Hai sản phẩm có cùng kích thước phủ bì chưa chắc tạo điều kiện dòng khí giống nhau nếu cấu tạo nan, kích thước ô hoặc độ dày vật liệu khác nhau.

Thiết kế cần cân bằng giữa khả năng thông gió, độ cứng của sản phẩm và yêu cầu sử dụng. Cấu tạo quá nặng hoặc quá dày có thể làm tăng lượng vật liệu và giá sản xuất; ngược lại, cấu tạo không đủ chắc chắn có thể làm tăng nguy cơ biến dạng và chi phí thay thế.

Vật liệu chế tạo

Vật liệu tác động đồng thời đến chi phí mua ban đầu và thời gian sử dụng. Nhôm có ưu điểm nhẹ và khả năng chống ăn mòn phù hợp với nhiều môi trường. Thép mạ có thể có mức đầu tư khác nhưng yêu cầu đánh giá kỹ điều kiện ẩm và nguy cơ ăn mòn. Inox thường được cân nhắc khi môi trường sử dụng đòi hỏi khả năng chống ăn mòn cao hơn.

Do đó, vật liệu có giá thấp nhất chưa chắc mang lại chi phí vòng đời thấp nhất. Với môi trường có độ ẩm cao hoặc yêu cầu vệ sinh, lựa chọn vật liệu bền hơn có thể làm tăng đầu tư ban đầu nhưng giảm nguy cơ sửa chữa và thay thế sớm.

Khung, cổ nối và phụ kiện đi kèm

Chi phí miệng gió không chỉ nằm ở phần sọt trứng. Tùy thiết kế, hệ thống còn có thể cần khung, cổ nối, hộp kết nối hoặc các chi tiết phục vụ lắp đặt và cân chỉnh.

Nếu các thành phần này không được xác định rõ từ bản vẽ và thông số kỹ thuật, chi phí phát sinh dễ xuất hiện trong giai đoạn thi công. Ngược lại, thiết kế đồng bộ từ đầu giúp dự toán chính xác hơn và giảm việc chỉnh sửa tại công trường.

Tiêu chuẩn thiết kế ảnh hưởng thế nào đến chi phí đầu tư?

Chi phí đầu tư chịu ảnh hưởng trước hết từ số lượng, kích thước và cấu hình của từng miệng gió. Một thiết kế phù hợp giúp tránh hai tình huống đều gây tốn kém: chọn sản phẩm quá lớn so với nhu cầu hoặc sử dụng miệng gió quá nhỏ rồi phải điều chỉnh hệ thống.

Các yếu tố thường làm thay đổi chi phí đầu tư gồm:

• Kích thước phủ bì và kích thước cổ nối
• Loại và độ dày vật liệu
• Cấu tạo nan và khung
• Yêu cầu xử lý bề mặt
• Phụ kiện kết nối cần thiết
• Điều kiện và vị trí lắp đặt
• Số lượng kích thước phi tiêu chuẩn cần gia công riêng

Đặc biệt, việc sử dụng quá nhiều kích thước khác nhau trong cùng một dự án có thể làm công tác sản xuất, đặt hàng và lắp đặt phức tạp hơn. Chuẩn hóa kích thước ở những vị trí có cùng yêu cầu kỹ thuật có thể giúp kiểm soát chi phí tốt hơn, miễn là không làm sai lệch yêu cầu lưu lượng của từng khu vực.

Ảnh hưởng đến chi phí vận hành của hệ thống HVAC

Tổn thất áp suất có thể làm thay đổi nhu cầu năng lượng

Miệng gió là một thành phần trên đường đi của dòng khí. Khi thiết kế tạo ra mức cản trở không phù hợp, quạt phải làm việc trong điều kiện khác so với phương án thiết kế tối ưu.

Vì vậy, chi phí cần được xem xét ở cấp độ toàn hệ thống thay vì chỉ so sánh giá của hai mẫu miệng gió. Một sản phẩm rẻ hơn nhưng có đặc tính dòng khí không phù hợp có thể khiến phương án vận hành kém hiệu quả hơn.

Ngược lại, lựa chọn kích thước và diện tích thông thoáng phù hợp giúp hạn chế tổn thất không cần thiết, từ đó hỗ trợ hệ thống vận hành đúng với điều kiện đã được tính toán.

Sai kích thước có thể tạo chi phí cân chỉnh

Nếu lưu lượng thực tế qua miệng gió không phù hợp với thiết kế, hệ thống có thể phải cân chỉnh lại. Chi phí lúc này không chỉ nằm ở nhân công mà còn có thể liên quan đến việc thay đổi phụ kiện, điều chỉnh kích thước hoặc thay thế miệng gió.

Thiết kế đúng ngay từ giai đoạn bản vẽ giúp giảm khả năng phải xử lý những sai lệch này sau khi hệ thống đã hoàn thiện.

Độ ồn cũng liên quan đến chi phí

Khi vận tốc dòng khí hoặc cấu hình lắp đặt không phù hợp, tiếng ồn tại miệng gió có thể trở thành vấn đề cần xử lý. Nếu chỉ phát hiện sau khi công trình đi vào vận hành, việc khắc phục thường phức tạp hơn so với kiểm soát ngay từ bước thiết kế.

Do đó, lựa chọn kích thước không nên chỉ dựa vào khả năng “đủ lưu lượng”, mà còn cần phù hợp với yêu cầu sử dụng của không gian và điều kiện vận hành thực tế.

Tiêu chuẩn vật liệu và lắp đặt ảnh hưởng đến chi phí bảo trì

Chọn vật liệu theo môi trường sử dụng

Mức độ ăn mòn và xuống cấp của miệng gió phụ thuộc vào môi trường lắp đặt. Nếu vật liệu không phù hợp, chi phí có thể phát sinh dưới dạng sơn sửa, vệ sinh thường xuyên hoặc thay mới sớm.

Ngược lại, sử dụng vật liệu có độ bền cao hơn mức cần thiết ở môi trường thông thường cũng có thể làm tăng đầu tư mà không tạo ra lợi ích kinh tế tương xứng.

Bài toán tối ưu vì vậy là chọn vật liệu đáp ứng đúng điều kiện công trình, thay vì mặc định vật liệu đắt hơn luôn tốt hơn.

Khả năng tháo lắp và vệ sinh

Một thiết kế thuận tiện cho tháo lắp và vệ sinh có thể giảm thời gian bảo trì. Đây là yếu tố dễ bị bỏ qua khi so sánh báo giá ban đầu nhưng lại ảnh hưởng đến chi phí sử dụng lâu dài.

Miệng gió được bố trí khó tiếp cận hoặc lắp đặt theo cách gây khó khăn khi tháo ra có thể làm tăng thời gian nhân công trong mỗi lần kiểm tra, vệ sinh hoặc sửa chữa.

Lắp đặt đúng giúp hạn chế sửa chữa phát sinh

Sai lệch vị trí, liên kết không chắc chắn hoặc kết nối không đồng bộ với hệ thống ống gió đều có thể tạo thêm công việc sau khi nghiệm thu. Vì vậy, bản vẽ cần xác định rõ kích thước, vị trí và cấu hình liên kết để đội thi công không phải tự xử lý tại hiện trường.

Chi phí thiết kế và kiểm soát thi công ban đầu có thể cao hơn phương án làm theo kinh nghiệm tại chỗ, nhưng đổi lại dự án giảm được nguy cơ phát sinh do tháo lắp hoặc làm lại.

Khi nào tiêu chuẩn thiết kế làm chi phí tăng nhưng vẫn hợp lý?

Không phải mọi khoản tăng chi phí ban đầu đều là lãng phí. Chi phí có thể tăng hợp lý khi yêu cầu kỹ thuật thực sự đòi hỏi:

• Vật liệu chống ăn mòn tốt hơn cho môi trường sử dụng
• Kích thước lớn hơn để đáp ứng lưu lượng với điều kiện dòng khí phù hợp
• Cấu tạo chắc chắn hơn tại vị trí có yêu cầu độ bền cao
• Phụ kiện kết nối cần thiết để lắp đặt và cân chỉnh chính xác
• Giải pháp thuận tiện hơn cho công tác kiểm tra và vệ sinh

Điểm quan trọng là mỗi khoản tăng chi phí phải gắn với một yêu cầu kỹ thuật cụ thể. Nếu không xác định được lợi ích về vận hành, độ bền, bảo trì hoặc khả năng đáp ứng lưu lượng, việc nâng cấp cấu hình có thể chỉ làm tăng vốn đầu tư mà không cải thiện hiệu quả hệ thống.

Cách kiểm soát tổng chi phí từ giai đoạn thiết kế

Để tối ưu chi phí, cần đánh giá đồng thời giá thiết bị và tác động của thiết kế đối với hệ thống. Trọng tâm không phải tìm miệng gió có đơn giá thấp nhất mà là tránh những lựa chọn gây chi phí phát sinh về sau.

Có thể tập trung vào các nguyên tắc sau:

• Xác định lưu lượng yêu cầu trước khi chọn kích thước
• Kiểm tra diện tích thông thoáng và đặc tính dòng khí của sản phẩm dự kiến sử dụng
• Chọn vật liệu theo đúng môi trường lắp đặt
• Chuẩn hóa kích thước khi điều kiện kỹ thuật cho phép
• Xác định rõ phụ kiện và phương thức kết nối ngay trên hồ sơ thiết kế
• Bố trí vị trí thuận tiện cho lắp đặt, kiểm tra và vệ sinh
• Đánh giá chi phí theo cả đầu tư, vận hành và bảo trì thay vì chỉ theo đơn giá thiết bị

Cách tiếp cận này giúp tránh tình trạng giảm được một khoản nhỏ ở khâu mua miệng gió nhưng lại tạo ra chi phí lớn hơn ở khâu thi công hoặc vận hành.

Chi phí nên được đánh giá theo vòng đời hệ thống

Ảnh hưởng của tiêu chuẩn thiết kế miệng gió sọt trứng có thể chia thành ba lớp chi phí chính:

Vì vậy, phương án có giá mua thấp hơn chưa chắc là phương án tiết kiệm hơn. Hiệu quả kinh tế chỉ được đánh giá đúng khi chi phí ban đầu được đặt cùng với chi phí vận hành và bảo trì dự kiến trong suốt thời gian sử dụng.

Tiêu chuẩn thiết kế miệng gió sọt trứng tác động đến chi phí thông qua lựa chọn kích thước, diện tích thông thoáng, vật liệu, cấu tạo và phương án lắp đặt. Thiết kế quá dư làm tăng vốn đầu tư, trong khi thiết kế thiếu hoặc không phù hợp có thể chuyển phần tiết kiệm ban đầu thành chi phí cân chỉnh, năng lượng, bảo trì và thay thế. Vì thế, phương án kinh tế nhất là phương án đáp ứng đúng yêu cầu kỹ thuật của hệ thống với cấu hình vừa đủ, thay vì đơn giản chọn sản phẩm có giá thấp nhất.
